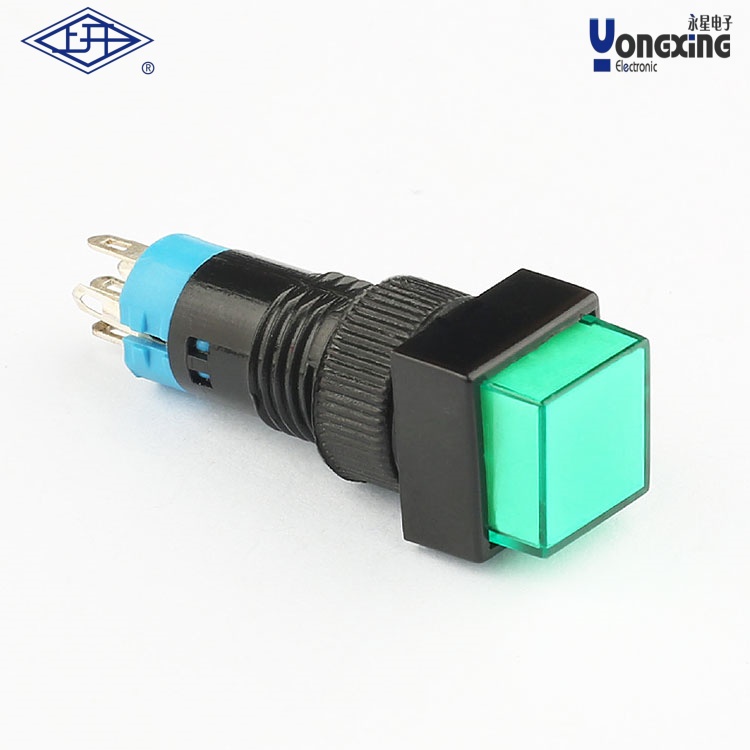

> AD10自鎖方形綠色按鈕

•
•
•
•

產品名稱：      AD10自鎖方形綠色按鈕
產品型號：       AD10-112-G
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD10自鎖方形綠色按鈕屬于工業控制領域常用的電氣元件，其核心信息如下：

1. ?產品型號與規格?

型號為?AD10?，屬于AD系列按鈕開關，采用單極自鎖結構，外形為長方形設計，顏色為綠色。

該系列包含多種尺寸（如φ10mm、12mm、16mm），AD10可能對應10mm規格。

2. ?結構與功能特性?

?自鎖機制?：通過內部機械結構保持導通狀態，需再次按壓才能復位，適用于需持續通電的場景。

?觸點配置?：通常含一組常開（NO）或常閉（NC）觸點，部分型號可能支持組合式觸點。

?材質與防護?：外殼多為工程塑料，部分高端型號可能采用金屬材質，防護等級需參考具體產品說明。

3. ?典型應用場景?

?設備啟停控制?：常與交流接觸器配合使用，實現電機啟停（如按下啟動、二次按壓停止）。

?指示燈/報警器聯動?：可集成指示燈或蜂鳴器，用于設備狀態指示或故障報警。

?工業控制面板?：適用于機床、自動化產線等場景，需搭配其他按鈕（如急停開關）組成完整控制系統。

4. ?接線與安裝建議?

接線時需區分常開/常閉觸點，自鎖功能通過并聯接觸器輔助觸點實現。

安裝孔位需匹配面板開孔尺寸（如AD系列標準為長方形），建議參考廠家提供的安裝手冊
