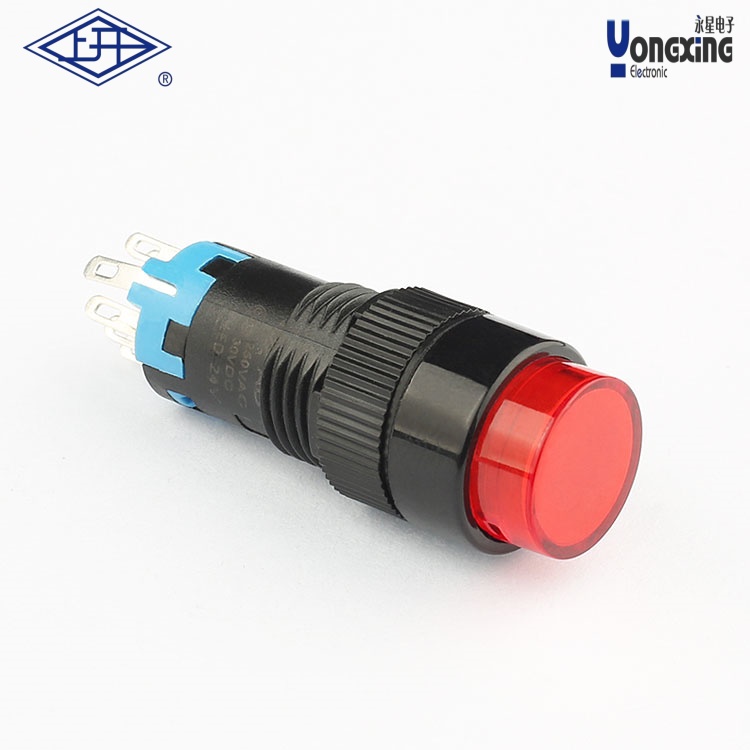

> AD12雙極自鎖圓形紅色按鈕

•
•
•
•

產品名稱：     AD12雙極自鎖圓形按鈕
產品型號：     AD12-211L2D-R
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD12雙極自鎖圓形紅色按鈕開關綜合信息

?產品結構與功能?

AD12系列為雙極（雙刀雙擲）自鎖型按鈕開關，
采用圓形設計，按鈕顏色為紅色，支持自鎖功能以實現穩定電路控制。

外殼材質主要為PA（尼龍），前圈采用PA或ABS，觸點材質為銀合金，端子可選鍍銀或鍍金工藝。

?技術參數?

?尺寸?：面板開孔直徑為12mm。

?電氣性能?：

額定電壓：≤50V（3C認證范圍）；

接觸電阻≤40mΩ，絕緣電阻≥100MΩ。

?壽命?：機械壽命5萬次，電氣壽命1萬次。

?環境適應性?：工作溫度-20℃~55℃，防護等級IP40。

?

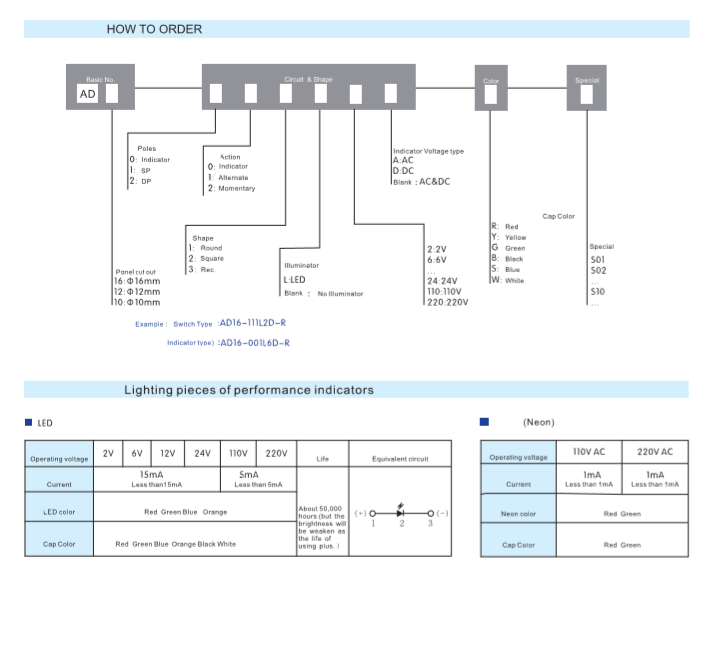

型號與配置?

上海永星電子提供多款A(yù)D12自鎖型號，例如：

?AD12-111-R?：紅色自鎖按鈕，支持焊接或螺絲端子接線；

其他配置可選雙刀雙擲結構，滿足不同電路需求。

?
應用與認證?

適用于工業設備、儀器儀表等場景，通過CE、RoHS及CQC認證。
