> AD12單極無鎖長方形按鈕

•
•
•
•

產品名稱：     AD12單極無鎖長方形按鈕
產品型號：       AD12-123L2D-G
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

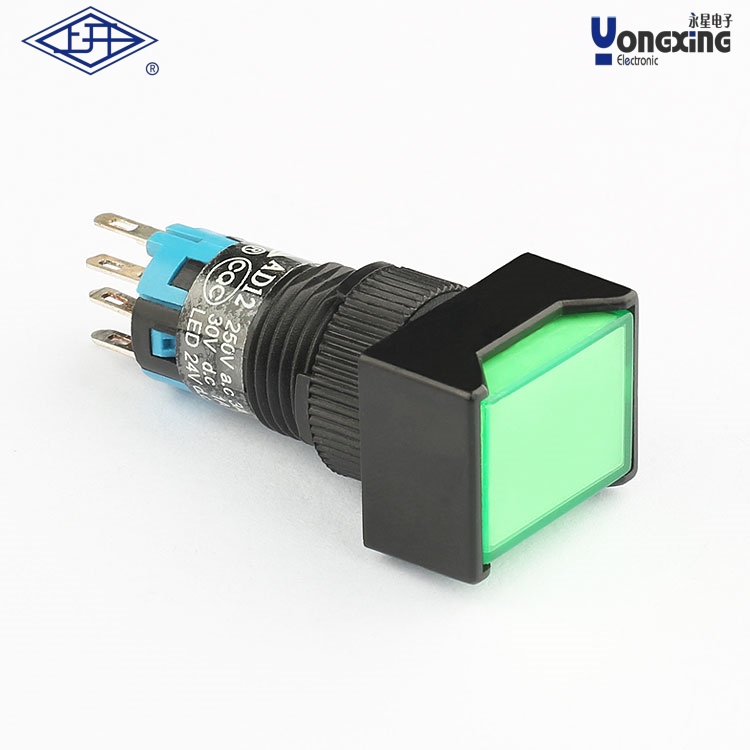

AD12單極無鎖長方形綠色按鈕是一種常見的工業控制開關，通常用于設備啟動、停止或信號觸發等操作。
以下是關于該按鈕的詳細說明及選型建議：

1. ?基本特性?

?類型?：單極（SPST，單刀單擲）無鎖按鈕，即按下時接通/斷開電路，松開后自動復位。

?外觀?：長方形面板安裝設計，綠色按鈕帽（顏色通常表示“啟動”或“通電”功能）。

?操作方式?：瞬時動作（無自鎖），適用于需要短暫觸發的場景。

2. ?關鍵參數?

?電氣規格?：

額定電壓/電流：常見為AC 250V/5A或DC 24V/10A（需根據實際負載確認）。

觸點材質：銀合金或鍍金觸點，適用于不同負載（如低電平信號或功率負載）。

?機械特性?：

操作力：約2.5N~5N（根據手感需求選擇）。

壽命：通常10萬次以上（機械壽命）。

?安裝尺寸?：

面板開孔尺寸：約12mm×30mm（具體以型號手冊為準）。

安裝方式：面板嵌入式，背部螺母固定。

?防護等級?：IP65（防塵防水）適用于工業環境，需確認是否需要防爆認證。

3. ?應用場景?

?典型用途?：機械設備啟動、自動化控制系統、配電柜操作面板。

?兼容性?：需匹配控制電路的電壓（交流/直流）、電流及負載類型（容性/感性/阻性）。

4. ?選型建議?

?確認負載類型?：

高電流負載（如電機）：選擇大電流觸點（如10A以上）并考慮滅弧設計。

信號電路（如PLC輸入）：低電流鍍金觸點可防止氧化。

?環境要求?：

潮濕/多塵環境：選擇IP67或更高防護等級。

防爆區域：需符合ATEX或IECEx認證。

?配套配件?：

是否需要LED指示燈（如帶燈按鈕）。

是否需要配套標識框或防護蓋。

5. ?注意事項?

?接線安全?：確保斷電操作，使用合適線徑，避免觸點過熱。

?顏色規范?：綠色通常為“啟動”，需與系統中其他按鈕（紅色停止、黃色復位）保持邏輯一致。

?維護建議?：定期清潔觸點，檢查操作手感是否卡滯。
