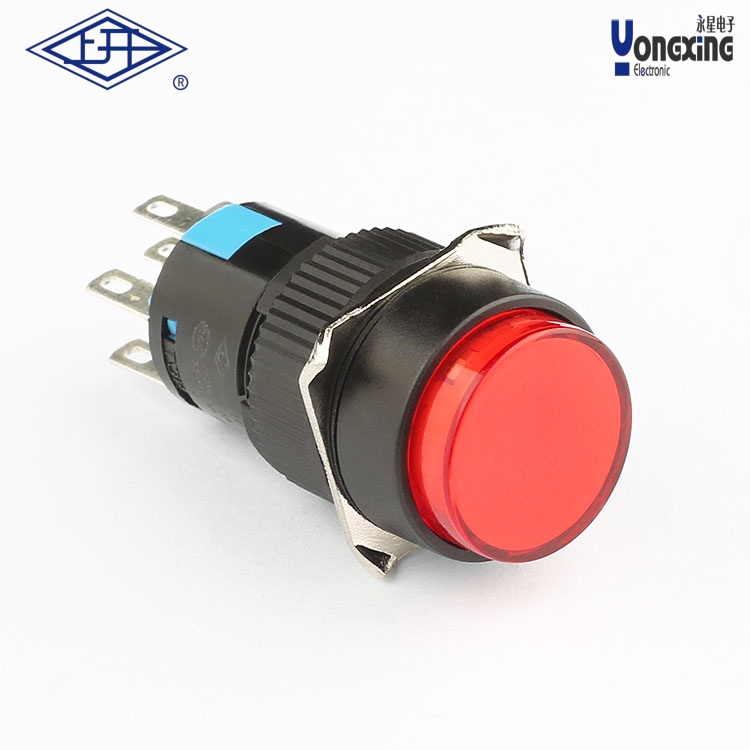

> AD16雙極單擲圓形紅色帶燈按鈕

•
•
•
•

產品名稱：      AD16雙極單擲圓形紅色帶燈按鈕
產品型號：        AD16-211L12-R
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD16系列雙極單擲（DPST）圓形紅色帶燈按鈕是一種常見的工業控制元件，以下是其關鍵信息及使用建議：

一、基本參數

?型號解析?

?AD16?：通常指按鈕直徑16mm（符合IEC標準面板開孔尺寸）。

?雙極單擲（DPST）?：可同時控制2路獨立電路，每路均為單擲（常開或常閉可選）。

紅色帶燈?：緊急停止/警示功能，內置指示燈（LED或燈泡）。

?
電氣規格?

額定電壓/電流?：常見AC 250V 5A或DC 30V 5A（具體需參考廠商數據）。

?觸點材料?：銀合金觸點，耐電弧性能好。

?防護等級?：IP65（防塵防水，適用于工業環境）。

?
機械特性?

操作力?：約3-5N，觸感明確。

?壽命?：機械壽命≥100萬次，電氣壽命≥10萬次（視負載類型）。

二、安裝與接線

?
面板安裝?

開孔直徑：16mm（面板厚度建議1-5mm）。

使用配套螺母固定，確保按鈕穩固無晃動。

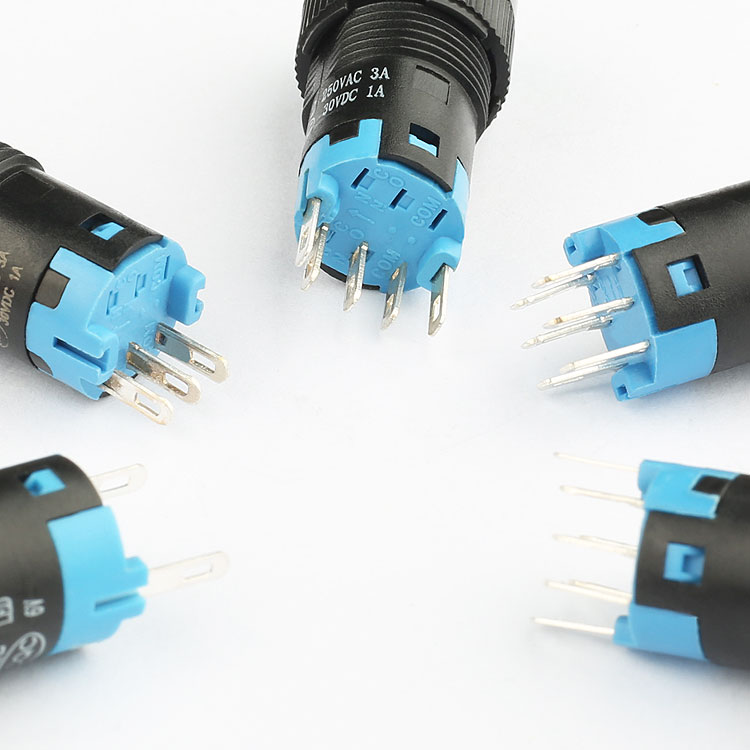

?接線端子?

通常為螺釘壓接端子（線徑支持0.5-1.5mm2）。

指示燈回路與開關觸點獨立，需外接電源（如LED燈電壓：AC/DC 12-24V）。

三、應用場景

?緊急停止?：紅色按鈕常用于急停功能（需符合IEC 60947-5-5標準）。

?狀態指示?：燈亮表示設備運行、故障或電源接通（可編程邏輯控制）。

四、常見問題排查

?指示燈不亮?

檢查指示燈電源是否接通，確認電壓匹配（LED需注意極性）。

更換備用燈泡或LED模塊。

?
觸點接觸不良?

清潔氧化觸點（使用觸點清潔劑或細砂紙打磨）。

檢查負載是否超過額定值（感性負載需加滅弧電路）。

五、安全認證

確認產品具備CE、UL確保合規性。

建議根據實際負載類型（阻性/感性）和環境條件選擇適配型號，并定期維護以確?？煽啃?。
