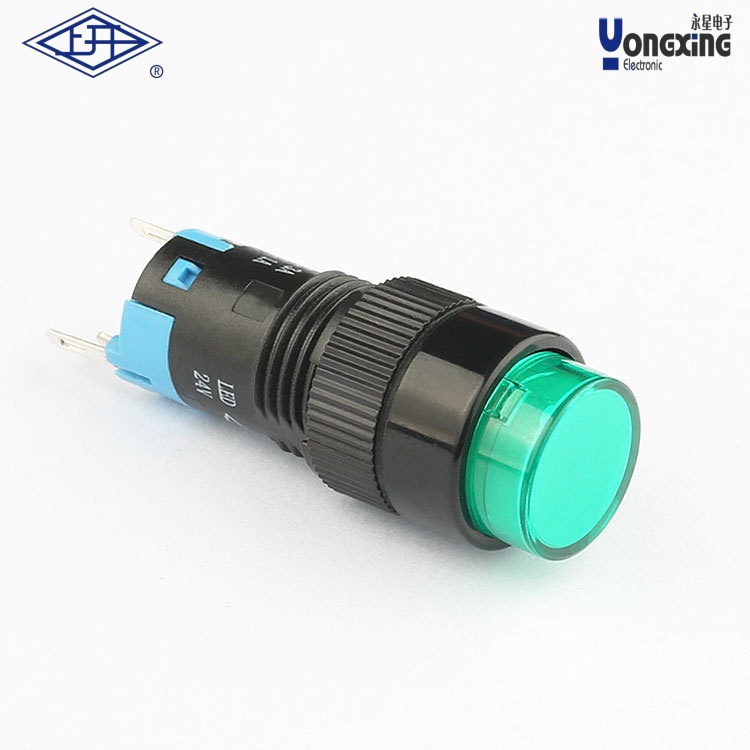

> AD12單極自鎖帶燈綠色按鈕開關

•
•
•
•

產品名稱：     AD12單極自鎖帶燈綠色按鈕開關
產品型號：       AD12-111L6D-G
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD12單極自鎖帶燈綠色按鈕開關的技術參數及特性如下：

一、核心參數

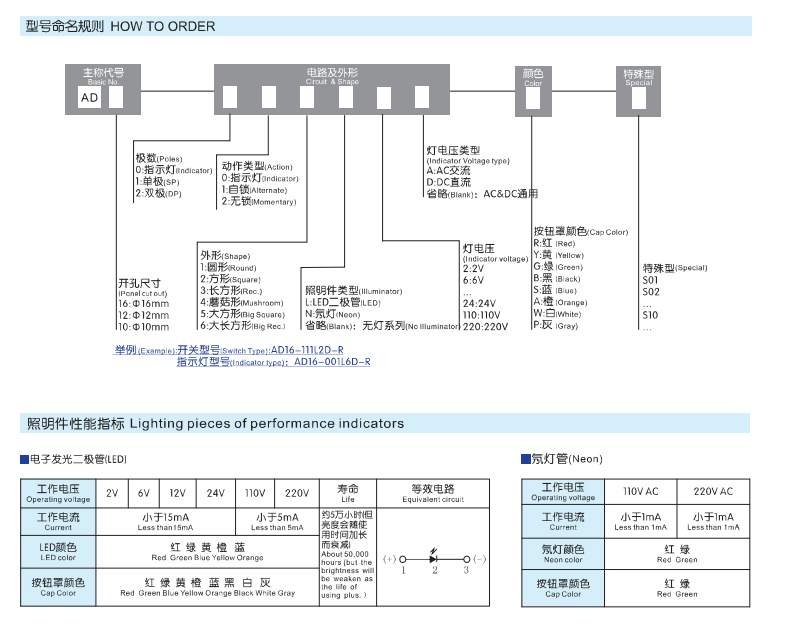

?型號標識?
標準型號為 ?AD12-111L6D-G?，其中“G”代表綠色指示燈，型號中“L”表示帶燈設計。

自鎖功能對應型號中的“111”標識，部分廠商標注為“AD12-111-G”。

?
電氣性能?

額定負載?：3A 250V AC，適用于低壓控制電路。

?接觸電阻?：≤50MΩ（初始值），絕緣電阻≥100MΩ。

?耐壓能力?：1500V AC（常態）。

?
壽命與可靠性?

機械壽命?：自鎖結構可承受50,000次操作。

?環境適應性?：工作溫度范圍為-5℃~+75℃，防護等級IP40。

二、結構與功能

?物理結構?

開孔尺寸?：φ12mm面板安裝，適配標準開關孔位。

?材質?：外殼采用PA或ABS塑料，按鈕罩為PMMA/PC材質，觸點為銀合金鍍層。

?端子類型?：可選焊接腳或螺絲固定端子。

?自鎖與指示功能?

通過內置機械鎖定結構實現自鎖，需再次按壓復位。

綠色指示燈支持電壓范圍3-24V DC或220V AC，直接集成于按鈕內部。

三、應用場景

?工業控制?：適用于設備啟停、電機控制等需要自鎖功能的場景，結合交流接觸器可實現電路保持。

?指示燈集成?：綠色燈光狀態直觀顯示開關通斷，常用于儀表盤、控制臺等需狀態反饋的場合。

四、認證與兼容性

通過CE、CQC、RoHS認證，符合國際電氣安全標準。

兼容性：部分廠商提供雙極版本（如AD12雙極自鎖帶燈型號），可擴展多路控制需求。
