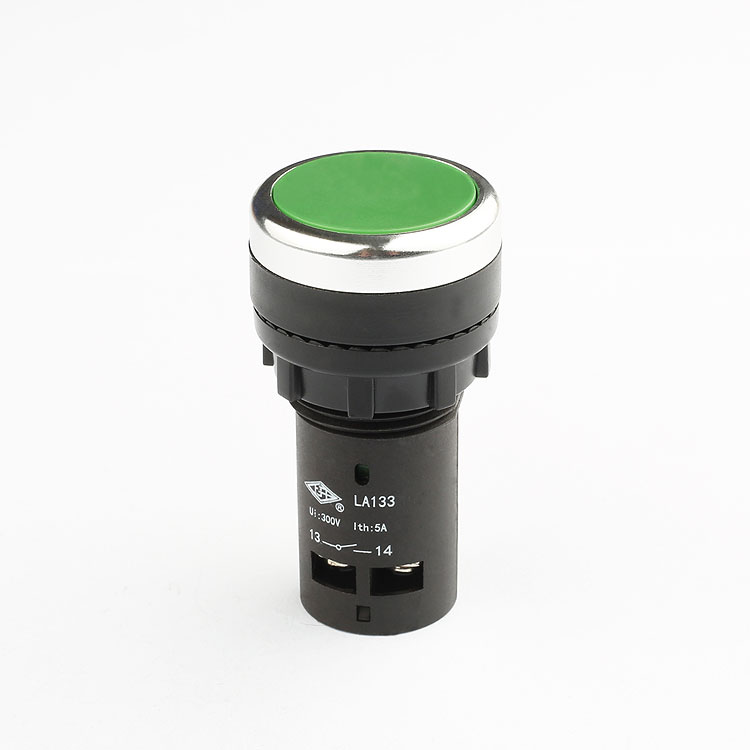

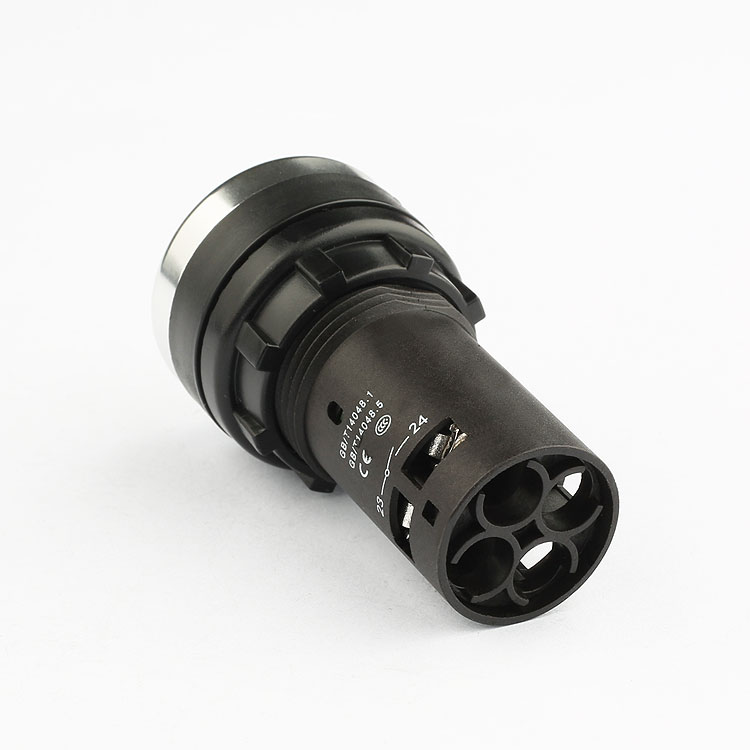

> LA133-J系列綠色瞬動按鈕開關

•
•
•

產品名稱：    LA133-J系列綠色瞬動按鈕開關
產品型號：     LA133-JC1.P-G
污染等級：     3級
防護等級：     IP40、IP65、IP67
抗振動：      10~2000Hz . 1mm . 15g
使用環境溫度：  -25℃~+70℃
額定絕緣電壓：  AC300V 50HZ
額定發熱電流：  10A
工頻耐壓：     2500V/min
電器壽命：     100000次
機械壽命：     300000~1000000次
產品認證：     CE、CCC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

一、核心技術特征

（一）功能特性

瞬動操作設計

采用彈簧復位結構，按下時瞬時接通電路，釋放后自動復位斷開，適用于臨時觸發、點動控制場景（如設備啟動、狀態確認）。

綠色外觀符合 ISO 7000 人機工程標準，通常用于 "啟動 / 運行" 功能標識，提升操作辨識度。

多等級防護性能

IP40：防塵防固體異物（直徑≥1mm），適用于干燥清潔環境。

IP65：完全防塵，可抵御低壓水柱噴射（12.5mm 噴嘴，距離 3m 噴射），適合機床、產線等有液體飛濺場景。

IP67：完全防塵，支持短時浸水（1 米水深浸泡 30 分鐘），滿足戶外潮濕、水下作業等嚴苛環境。

極端環境適應性

寬溫運行：-25℃~+70℃溫度范圍，外殼采用耐高低溫 PC 材料，抗紫外線老化，避免低溫脆化或高溫變形。

抗振動沖擊：通過 10~2000Hz 頻率、1mm 振幅、15g 加速度振動測試，確保在工程機械、軌道交通等高頻振動場景下觸點穩定接觸。

認證合規：通過 CE、CCC、ROHS 認證，符合歐盟低電壓指令（LVD）、中國電氣安全標準及環保要求。

二、典型應用領域

（一）工業自動化控制

設備啟?？刂疲簷C床、注塑機、包裝機械的綠色 "啟動" 按鈕，瞬動功能適配點動調試模式。

（二）電力與能源設備

配電系統操作：配電柜、變頻控制柜的合閘確認按鈕，IP67 型號適用于戶外箱式變電站，抵御雨水侵入。

新能源設備：光伏逆變器、充電樁的 "啟動 / 充電" 指示按鈕，寬溫特性滿足 - 25℃低溫環境下的可靠操作。

（三）交通運輸與工程機械

車輛控制：工程車輛（挖掘機、起重機）操作手柄上的功能觸發按鈕，抗振動設計避免誤動作；軌道交通司機室的狀態確認按鈕，綠色標識符合安全操作規范。

船舶設備：甲板機械、船艙控制柜的瞬動按鈕，IP67 防護等級適應高濕度、鹽霧腐蝕環境。

（四）通用設備操作

電梯與升降設備：升降機的臨時啟動按鈕，瞬動復位防止誤保持；工業烤箱、烘箱的 "加熱開始" 控制按鈕，耐溫設計保障長期穩定。

三、常見問題與解決方案

（一）選型與功能適配

1.瞬動按鈕與保持型按鈕的區別？

瞬動按鈕：按下時接通，松手后自動斷開，用于臨時觸發（如點動調整）；保持型按鈕：按下后鎖定接通，需再次按下復位，用于持續控制（如設備運行保持）。LA133-JC1.P-G 為純瞬動款，無鎖定功能。

2.綠色按鈕是否支持其他功能定義？

顏色僅為視覺標識，功能由電路連接決定。綠色通常代表 "啟動 / 允許"，也可根據需求用于其他功能（如復位），需在操作說明中明確定義。

（二）安裝與使用

1.防護等級如何選擇？

干燥室內環境（如控制柜內部）選 IP40；有噴水風險（如機床、戶外設備）選 IP65；可能浸水（如船舶、水下設備）選 IP67。

2.安裝時需要注意哪些尺寸？

按鈕直徑為 22mm，安裝底盒深度需≥45mm 以容納接線端子；建議使用 M22 螺紋固定，配合防水密封圈（IP65/67 型號標配）確保密封性。

（三）維護與壽命

1.觸點氧化是否影響性能？

銀合金觸點自帶抗氧化涂層，正常使用無需維護；若長期在高濕度環境下出現接觸不良，可用無水酒精擦拭觸點表面（禁止使用砂紙打磨）。

2.機械壽命差異的原因是什么？

30 萬～100 萬次機械壽命與觸點結構負載相關：空載操作可達 100 萬次，帶額定負載（10A）操作時機械壽命為 30 萬次，實際壽命受使用頻率和環境影響。
